Stahl T-Nutenplatte 3020
Die T-Nutenplatte wird mit einer glatten, geschlossenen Unterseite geliefert; dadurch lässt sich die Platte auch auf einm Vakuumtisch ansaugen. Zum Befestigen auf einem Maschinentisch/-rahmen weren einfach an geeigneter Stelle Bohrungen angebracht.

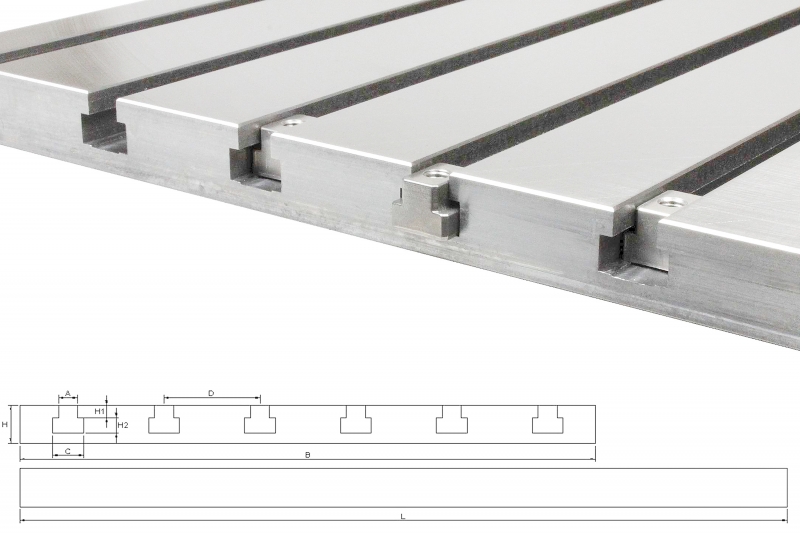

Technische Daten:
- Geeignet für T-Nutensteine nach DIN 508
- Toleranz/Genauigkeit: +/- 0.01 mm /200 mm
- Material: Stahl ST52
- L 300 mm
- B 200 mm
- H 20 mm
- H1 6.5 mm
- H2 8 mm
- D 50 mm
- A 10 mm
- C 16 mm
