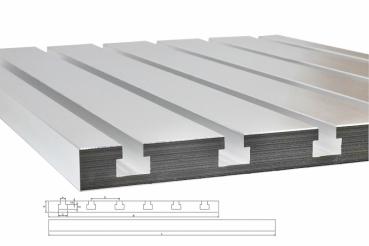

T-Nutenplatte 4020

Die T-Nutenplatte wird mit einer glatten, geschlossenen Unterseite geliefert; dadurch lässt sich die Platte auch auf einem Vakuumtisch ansaugen.
Zum Befestigen auf einem Maschinentisch/ rahmen werden einfach an geeigneter Stelle Bohrungen angebracht.

Technische Daten:
- Geeignet für T-Nutensteine nach DIN 508
- Toleranz/Genauigkeit: +/- 0.01 mm /200 mm

Material:
- Gussaluminium

• L            400 mm
• B            200 mm
• H              20 mm
• H1           6.5 mm
• H2              8 mm
• D              50 mm
• A              10 mm
• C              16 mm
