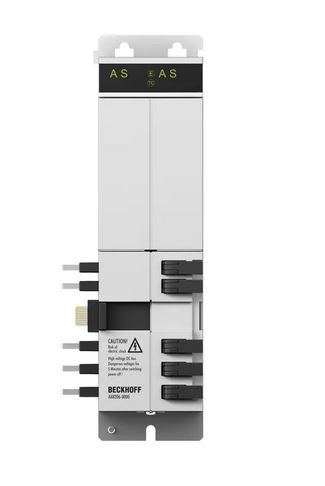

AX8206-0200-0000 | Doppelachsmodul
| Funktion | Achsmodul mit TwinSAFE Logic |
| Zwischenkreisspannung | max. 848 V DC |
| Nennausgangsstrom (Kanal) | 6 A |
| Spitzenausgangsstrom (Kanal) | 20 A |
| Feedback | OCT |
| Systembus | EtherCAT |
| Antriebsprofil | CiA402 nach IEC 61800-7-201 (CoE) |
| Realisierung STO | durch lokale TwinSAFE Logic, über FSoE oder fest verdrahtet über sichere Eingänge |
| Sichere Stoppfunktionen | Sicher abgeschaltetes Moment (STO), Sicherer Betriebshalt (SOS), Sicherer Stopp 1 (SS1), Sicherer Stopp 2 (SS2) |
| Sichere Beschleunigungsfunktionen | Sichere Maximalbeschleunigung (SMA), Sicherer Beschleunigungsbereich (SAR) |
| Sichere Bremsfunktionen | Sichere Bremsenansteuerung (SBC), Sicherer Bremsentest (SBT) |
| Sichere Drehrichtungsfunktionen | Sichere Drehrichtung positiv (SDIp), Sichere Drehrichtung negativ (SDIn) |
| Sichere Geschwindigkeitsfunktionen | Sicher begrenzte Geschwindigkeit (SLS), Sicherer Geschwindigkeitsbereich (SSR), Sichere Geschwindigkeitsüberwachung (SSM), Sichere maximale Drehzahl (SMS) |
| Sichere Positionsfunktionen | Sicher begrenzte Position (SLP), Sicherer Nocken (SCA), Sicher begrenztes Schrittmaß (SLI) |
| Sicherheitsstandard | EN ISO 13849-1:2015 (Kat 4, PL e), EN 61508:2010 (SIL 3) und EN 62061:2005 + A1:2013/A2:2015 (SIL CL3) |
| Umgebungstemperatur (Betrieb) | 0…+40 °C, bis +55 °C mit Leistungsreduzierung (siehe Dokumentation) |
| Zulassungen/Kennzeichnungen | CE, cULus, EAC |
| Schutzart | IP20 |
| Breite | 60 mm |
