Unsere erfolgreiche SK0403 Stehendes Portal ist nun in der Version 2 verfügbar und rundet unsere semiprofessionelle Serie nach oben ab.
Das Portal wurde deutlich verstärkt und ist nun als eine vollständig geschlossene Torsionsbox aus 2mm Plattenmaterial ausgeführt.

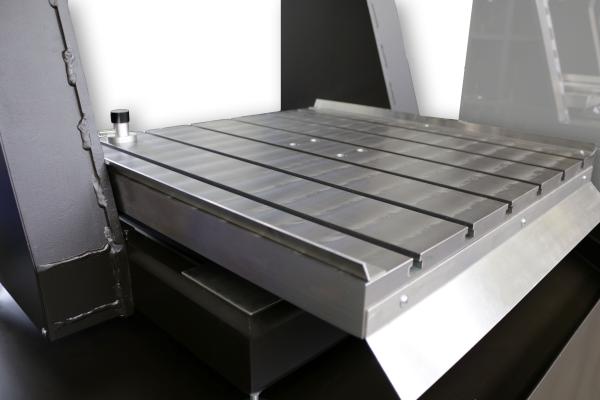

Der T- Nutentisch wurde ebenfalls deutlich verstärkt und besteht nun aus einer 50mm dicken Stahlplatte.
Der Montageblock des Motors der X Achse wurde modifiziert, wodurch die Umhausung der Maschine deutlich schmäler ist.
Hervorragende Zerspanungsleistung trifft bei der SK0403SP V2 auf eine sehr gute Schwingungsdämpfung.
Das Ergebnis ist eine effiziente Fräsmaschine mit sehr geringem Platzbedarf!
Portalfräsmaschine PL-SK-0403-SP Version 2
Verfahrweg:
X= 300 mm Y= 400 mm Z= 210 mm
Kugelumlaufspindel:
X-Achse: 25x10 Kugelumlaufspindel
Y-Achse: 25x10 Kugelumlaufspindel
Z-Achse: 16x5 Kugelumlaufspindel
Linearführungen:
Gehärtete und geschliffene Linearführungen
Baugröße 25 auf X und Y,
Baugröße 20 auf Z
Aufstellmaß:
B1100 x L1100 x H2245m
Highlight:
verschiedenen Optionen der Werkzeugkühlung und Vermessung. Der Schaltschrank kann im Untergestell integriert werden.
Die Maschinen bestehen aus geschweißten Rahmen (Wandstärke 10-20mm) die spannungsarm geglüht und auf modernen CNC Maschinen bearbeitet werden.
Durch dieses Konzept und einer hohen Fertigungstiefe sind wir in der Lage unsere semiprofessionellen Maschinen genauso flexibel und präzise zu fertigen,
wie unsere Kundenspezifischen Industriesondermaschinen mit bis zu 8m Verfahrweg und X Tonnen Gewicht.
Lieferumfang:
Mechanik inkl. Energieführungsketten (ohne elektr. Bauteile)
Lieferung: Abholung oder der Artikel wird per Spedition verschickt, bitte vor der Zahlung den Speditionspreis anfragen
Sollten Sie Fragen haben, stehen wir Ihnen jederzeit zur Verfügung!
Gerne können wir einen Besichtigungstermin vereinbaren.
Abbildungen abweichend
Rufen Sie uns an: 06781 - 3 16 35
oder schreiben Sie uns eine Email an: info@skcnc.de
- Untergestell aus Stahl, Maße L 1100 x B 1100 x H 800mm
- Stahl T-Nutenplatte, Maße L 640mm x B 640mm x D50mm, T-Nutenabstand 100 mm, Geeignet für Steine nach DIN 508
- Umhausung, Maße L1100 x B 1100 x H 1455mm, optimiert zur einfachen Demontage z.B. Wartung, inkl. Schutzglastür aus PE-TG klar, 3 Seiten feststehend
- Benezan Beamicon 2 CNC Ethernet Steuerung mit individuell getunten Servomotoren
- Frässpindel 2,2kW, 24000U/min, 380V, Frequenzumrichter mit Netzfilter
- Werkzeuglängentaster Profi, Tastfläche 29mm
