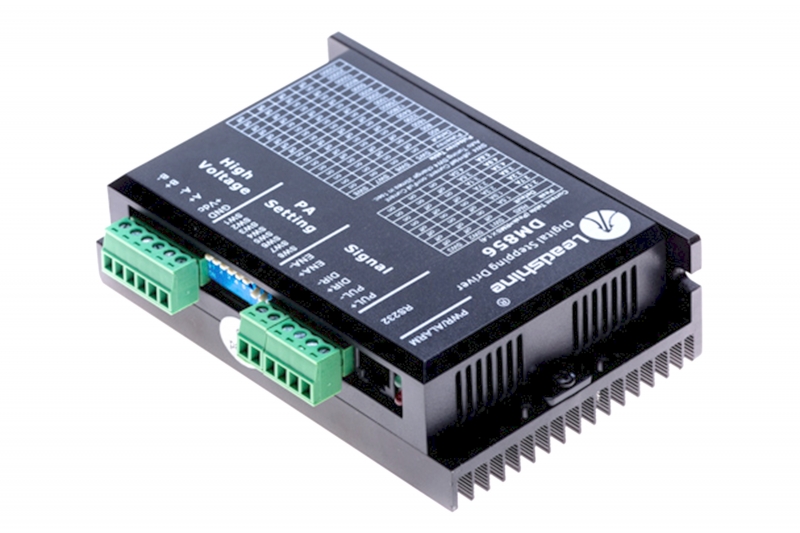

DM856 Leadshine Digital 20 - 80 VDC 0,5 - 5,6 A
Technische Daten:
- Ausgangsstrom: von 0.5 bis 5,66 A (Spitze)
- 15 einstellbare Mikroschritt Auflösungen (400 - 25 000 Schritte / Umdrehung)
- Effektivwert: 4.0 A
- Versorgungsspannung: bis +80 VDC
- Programmierbare Microstep Auflösung:#
vom Vollschritt bis zu 25000 Schritten / rev
- Impulseingang: Frequenz upt zu 200 kHz
- Verwendbar für 2 - Phasige und 4 - Phasige Motoren
- Überspannungs- und Überstromschutz
- Opto entkoppelte Eingänge
- Ttl - Kompatibler und optisch lokalisierter Eingang
- Anti - Resonanz Feature ermöglicht optimales Drehmoment und
eliminiert jegliche Instabilität in mittleren Drehzahlbereichen
- Endstufe komplett im Metallgehäuse, einschließlich integriertem Kühlkörper
- Motor Selbst - Test und Auto - Setup
- Multi - Stepping
- Microstepping
- PUL / DIR und CW / CCW Modi
- Größe: 118 x 75.5 x 34 mm (L x B x H) (ohne Stecker)
Besonderheiten:
Diese Endstufen zeichnen sich durch einen extrem ruhigen Motorlauf aus, der sich nicht mehr von dem eines Servomotors unterscheidet. Die neue Multi - Step Technik macht es möglich, dass selbst im Halbschritt - Modus bei sehr langsamen Umdrehungsgeschwindigkeiten (z.B. 1 RPM), keinerlei Schritte des Motors mehr wahrnehmbar sind. Ein weiterer Vorteil ergibt sich daraus, dass jetzt sehr viel höhere Umdrehungsgeschwindigkeiten erreichbar sind. Erreicht wurden im Halbschritt - Modus mit dem Motor 23HS2404-IP54 bei “nur” 30V angelegter Spannung 3200 RPM!
Damit ist eine neue Generation von Schrittmotor - Endstufen eingeleitet !
