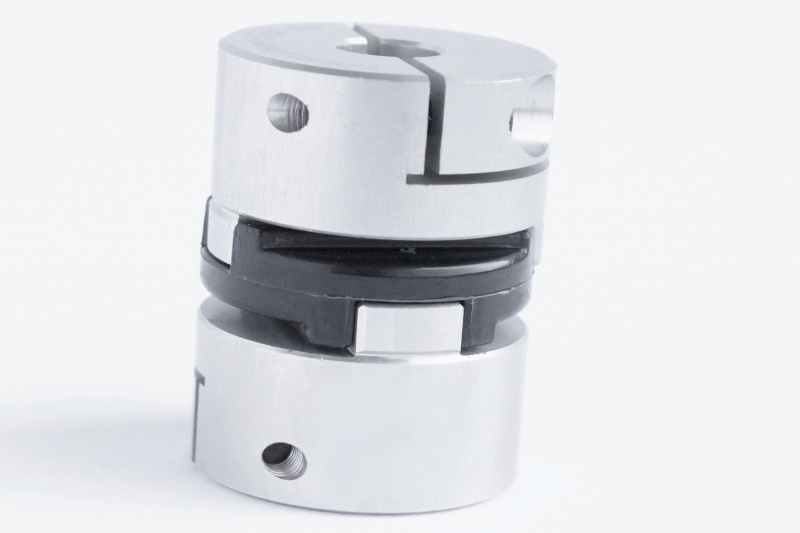

Drehstarre Kupplung 50,8 x 41,3 x 10
Werkstoff:
Naben aus Alu-Legierung mit Aluchrom-Oberflächenbehandlung. Übertragungselement aus schwarzem Azetalharz.
Diese 3-teiligen spielfreien und elektrisch isolierenden Kupplungen HZ bestehen aus 2 Naben und einer Übertragungsscheibe. Sie sind vielseitig einsetzbar und robust gebaut. Hoher Radialausgleich, einfache Montage auch bei schwer zugänglichen Einbausituationen.
Anwendung:
Ideal für Schrittmotoren durch die dämpfenden Eigenschaften der Übertragungsscheibe aus Kunststoff. Positionierantriebe, Stellungsgeber wie Inkremental- oder Absolutencoder, Pumpen ect.
Temperaturbereich:
-20°C bis +60°C.
Technische Daten:
Drehmoment max.: 17 Nm
statisches Bruchmoment: 57 Nm
Bohrung B+0,03: 10 mm
L1: 50,8 mm
L2: 17,8 mm
L3: 15,3 mm
D1: 41,3 mm
max. Verlagerung bei 3000 min-1 Winkel: ± 0,5 Grad
max. Verlagerung bei 3000 min-1 radial: ± 0,25 mm
Verdrehsteifigkeit: 1200 Nm/rad
Passende Ersatz-Kreuzscheibe:
Kreuzscheibe Ø41,3
