Spannzangenfutter Typ ER
DIN 69893-5 · HSK-E40
Zum Spannen von Werkzeugen mit Zylinderschaft in ER Spannzangen nach ISO 15488 DIN 69882-6
Lieferumfang: Komplett mit Spannmutter Typ HS (High-Speed, feingewuchtet, mit Gleitbeschichtung für erhöhte Spannkraft)
Technische Änderungen vorbehalten.

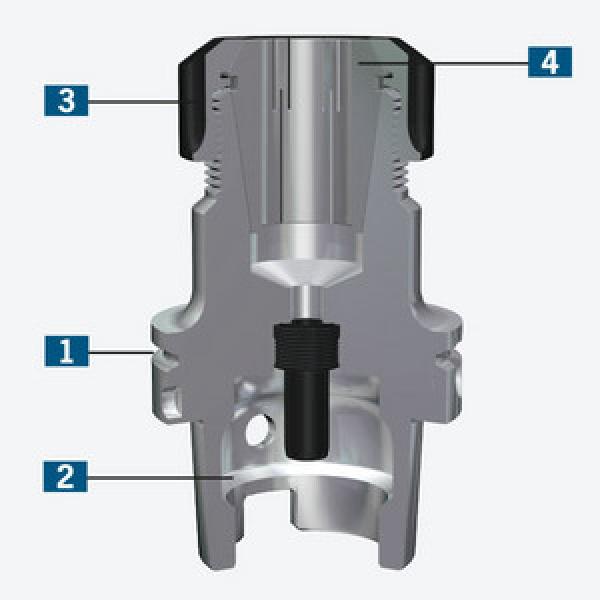

Die wichtigsten Eigenschaften
- 1. Feingewuchtet auf G2.5 bei 25.000 U/min
- 2. Alle Funktionsflächen feinbearbeitet
- 3. Feingewuchtete Spannmutter
- 4. Hohe Rundlaufgenauigkeit

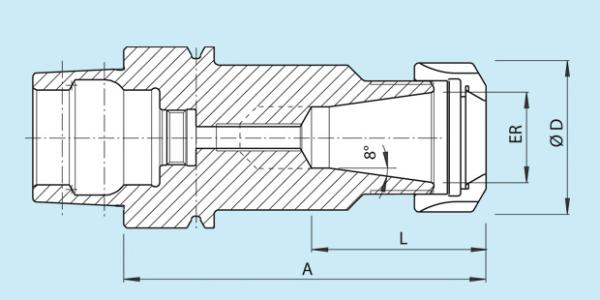

| Ausführung | ER11 | ER16 | ER25 | ER32 |
| Ø D [mm] | 19 | 28 | 42 | 50 |
| Spannbereich [mm] | 0,5 - 7,0 | 0,5 - 10,0 | 1,0 - 16,0 | 1,5 - 20,0 |
| L [mm] | 26,5 | 32,5 | 41 | 47 |
| Maß A[mm] ohne Gewinde für Einstellmutter | 60.00 | 60 | 70 | 70 |
