Technische Daten:
-
- Baureihe: RG
- Lastklasse: Schwerlast
- Genauigkeitsklasse: hoch
- Ausführung: Hocher Laufwagen
- Laufwagen-Befestigung: von oben
Maße:
- Höhe: 55 mm
- Breite: 70 mm
- Länge inkl. Schmiernippel: 136 mm
- Länge ohne Schmiernippel: 124 mm
- Gewicht: 1,43 Kg

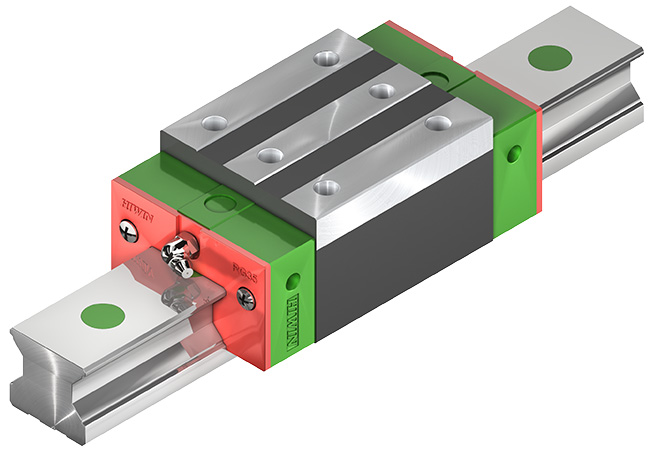

Die neuen Profilschienenführungen von Hiwin arbeiten mit Rollen statt Kugeln als Führungselemente. Durch die vergrößerten Kontaktflächen und die vollrollige Ausführung gewährleistet die RG-Serie hohe Steifigkeit und verbesserte Tragfähigkeit. Die Konturen von Schiene und Laufwagen wurden mit FEM an die auftretenden Belastungen angepasst.
