Technische Daten:
-
- Baureihe: RG
- Lastklasse: Schwerlast
- Genauigkeitsklasse: hoch
- Vorspannung: mittlere Vorspannung
- Laufwagen-Befestigung: von oben

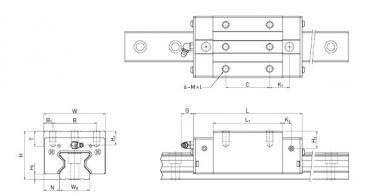

Maße:
-
- Höhe: 90 mm
- Breite: 126 mm
- Länge inkl. Schmiernippel: 244,9 mm
- Länge ohne Schmiernippel: 232 mm
- Gewicht: 8,33 Kg
Die neuen Profilschienenführungen von Hiwin arbeiten mit Rollen statt Kugeln als Führungselemente. Durch die vergrößerten Kontaktflächen und die vollrollige Ausführung gewährleistet die RG-Serie hohe Steifigkeit und verbesserte Tragfähigkeit. Die Konturen von Schiene und Laufwagen wurden mit FEM an die auftretenden Belastungen angepasst.
