Technische Daten:
-
- Baureihe: RG
- Lastklasse: Schwerlast
- Genauigkeitsklasse: hoch
- Vorspannung: mittlere Vorspannung
- Laufwagen-Befestigung: von oben oder unten

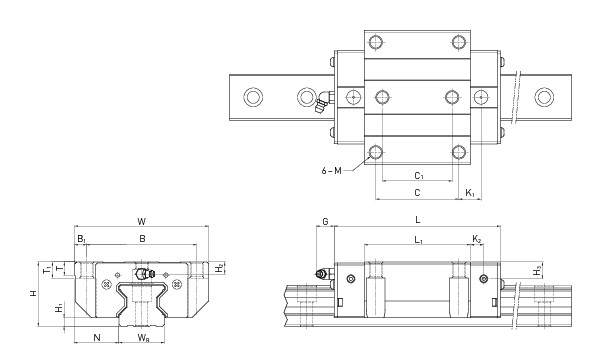

Maße:
-
- Höhe: 60
- Breite: 120 mm
- Max. Länge stoßfrei: 4000mm
- Lochabstand: 40mm
- Gewicht: 0,99 Kg

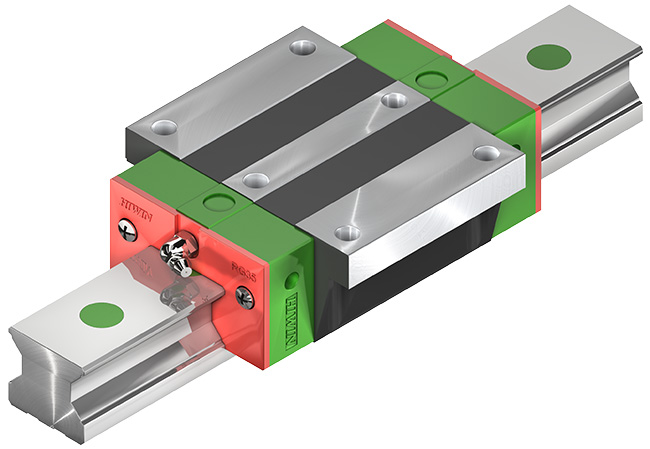

Die neuen Profilschienenführungen von Hiwin arbeiten mit Rollen statt Kugeln als Führungselemente. Durch die vergrößerten Kontaktflächen und die vollrollige Ausführung gewährleistet die RG-Serie hohe Steifigkeit und verbesserte Tragfähigkeit. Die Konturen von Schiene und Laufwagen wurden mit FEM an die auftretenden Belastungen angepasst.
