Minimalmengenschmierung MDE

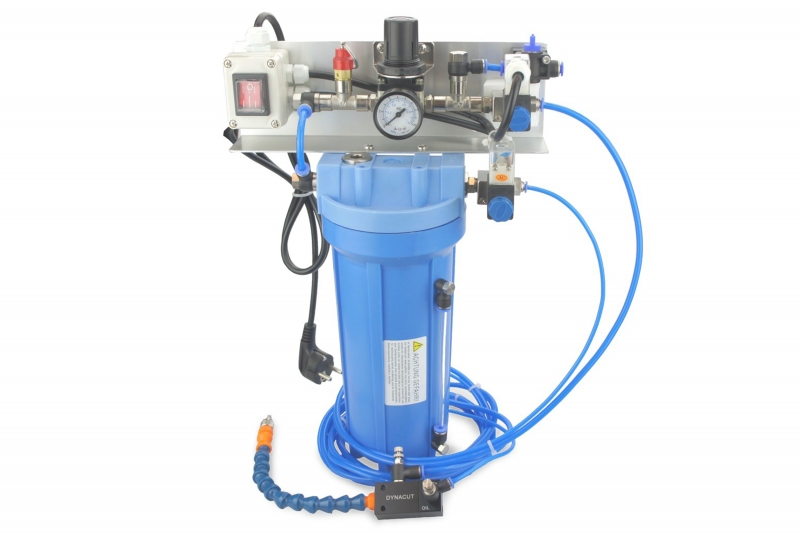

MIKROMAX Minimalmengenschmierung MDE
Bei diesem System steht der Kühlmittelbehälter über ein Druckregelventil unter einem Druck zwischen 1,5 bis 2,0 Bar.
Dadurch wird erreicht, dass nach dem Einschalten der Druckluftversorgung der Schmierstoff und die Blasluft mit unterschiedlichen Drücken getrennt voneinander bis zum Düsenaustritt geleitet werden
und dort feinste Kühlmitteltröpfchen in den Luftstrom an der Düsenspitze gedrückt werden.
Das Volumen des Luftstroms an der Düsenspitze und damit auch der Druck werden durch ein einstellbares Nadelventil
an der Düseneinheit eingestellt.
Die Zufuhr des Kühlmediums wird ebenfalls mit einem Nadelventil an der Düseneinheit eingestellt.
Bei richtiger Einstellung arbeitet das System absolut nebelfrei.
Das Einschalten der Schmiermittel- und Druckluftzufuhr erfolgt bei diesem System elektrisch über Magnetventile.
Das Schmiersystem kann somit automatisiert werden, d.h. über eine CNC Steuerung ein- und ausgeschaltet werden.
Der große Vorteil einer Tröpfchenkühlung ist, dass die feinen Microtropfen so schwer sind, dass sie sich
nicht in die Umgebungsluft im gesamten Raum verteilen.
Ein weiterer Vorteil ist, dass der Luftstrom mit den eingebetteten Tröpfchen gezielt auf das Werkzeug und Werkstück ausgerichtet werden kann
und man somit kaum over-spray (Kühlmittelverlust) hat.
Durch den niedrigen Luftdruck wird ebenfalls wesentlich weniger Druckluft benötigt.
Für die Druckluftversorgung reicht ein kleiner Kompressor.
Dieses System kann mit allen gängigen Kühlmedien die für die Minimalmengenschmierungen geeignet sind betrieben werden.
Unterschiedliche Viskositäten sind kein Problem.
Unser Kühlsystem lässt sich an allen gängigen Bohr-, Dreh-, Fräs- und Sägemaschinen einsetzen. Besonders eignet es sich für die Aluminiumbearbeitung und zum Kühlen auf CNC gesteuerten Graviermaschinen.
- senkt Kosten
- spart Schmierstoff
- verbessert die Qualität
- erhöht Werkzeugstandzeit
- besonders für CNC Graviermaschinen geeignet
