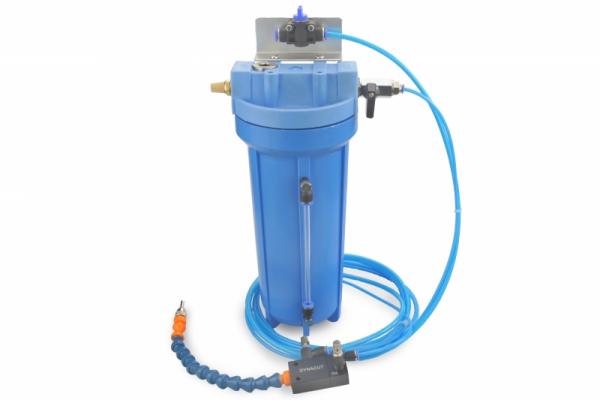

Nebelschmierung MVM

Das MIKROMAX Schmiersystem MVM ist ein Standardsystem, welches nach dem Venturi-Prinzip arbeitet: Zugeführte Druckluft zerstäubt in der Düse dünnflüssiges Schmiermittel zu Kühlnebel. Die Druckluft- und die Kühlmittelmenge kann feinfühlig mit Nadelventilen der jeweiligen Anforderung angepasst werden. Das System arbeitet mit einem Luftdruck von 0,3 bis 1,5 Bar. Bei höherem Druck bis 6 Bar wird das Kühlmittel entsprechend feiner zerstäubt.

Das Einschalten der Schmiermittel- und Druckluftzufuhr erfolgt bei diesem System manuell über handbetätigte Kugelventile.

Das System ist komplett betriebsbereit montiert und besteht aus:

Kühlmittelbehälter mit einem Inhalt von ca. 1,6 Liter
ca. 2 Meter Verbindungsschlauch zwischen Behälter und Sprühkopf
Sprühkopf mit Nadelventilen und flexibel justierbarer Düse
Ansaugfilter im Kühlmittelbehälter

Dieses System kann über V-Verteiler (4 mm Außen-Ø für Schmiermittel, 6 mm für Druckluft) mit einer weiteren Düse bestückt werden.

Der Anschluss an die Druckluftversorgung erfolgt über einen Schlauch mit 6 mm Außendurchmesser.

Dokumentation

Beschreibung deutsch

Beschreibung engl.

Produktsicherheit

Herstellerdaten:

Hersteller: Dynacut UG (haftungsbeschränkt)
Anschrift: Barbarastr. 16, 48734 Reken, Deutschland
E-Mail-Adresse: dibu@dynacut.eu
Website: www.dynacut.eu

⚠️ Sicherheitshinweise & Bestimmungsgemäße Verwendung:

Zielgruppe: Dieses Produkt ist ausschließlich für die gewerbliche, industrielle oder fachgerechte Nutzung in der metall- und kunststoffverarbeitenden Industrie bestimmt.
Bedienung: Vor der ersten Inbetriebnahme muss die beiliegende Betriebsanleitung des Herstellers aufmerksam gelesen und verstanden werden.
Betriebsdruck: Der maximal zulässige Betriebsdruck (gemäß technischen Daten des jeweiligen Systems) darf zu keinem Zeitpunkt überschritten werden. Bei pneumatischen Systemen ist eine Wartungseinheit (Filter/Regler) vorzuschalten.
Kühlschmierstoffe: Verwenden Sie ausschließlich Schmierstoffe, die vom Hersteller für Minimalmengenschmiersysteme (MMS) freigegeben sind. Beachten Sie zwingend das jeweilige Sicherheitsdatenblatt des verwendeten Mediums (Haut- und Augenkontakt vermeiden, Aerosole nicht einatmen).
Wartung: Wartungs- und Reparaturarbeiten dürfen nur im drucklosen und ausgeschalteten Zustand der Maschine durchgeführt werden.
