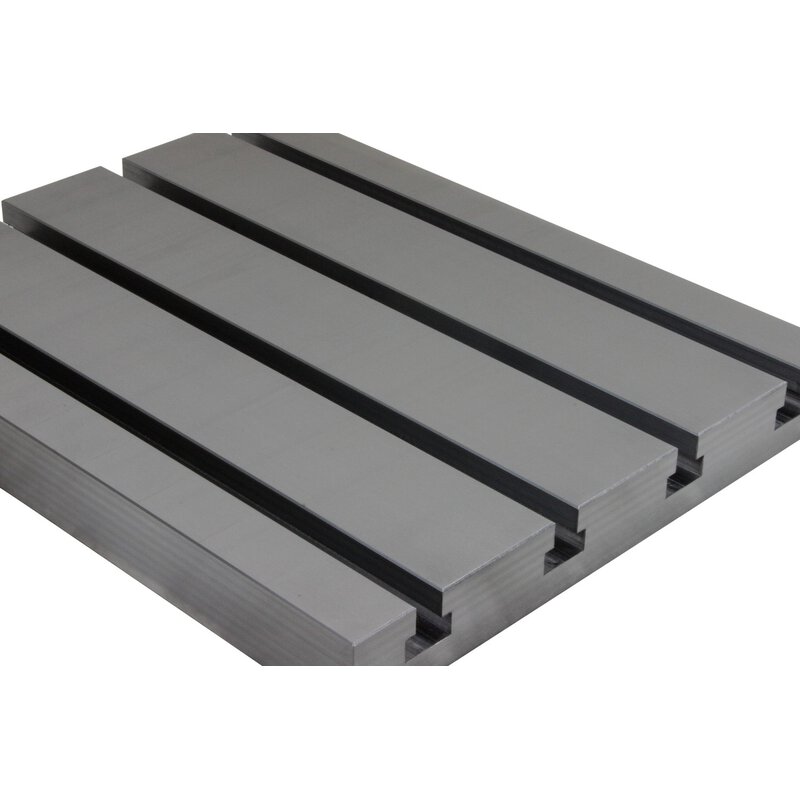

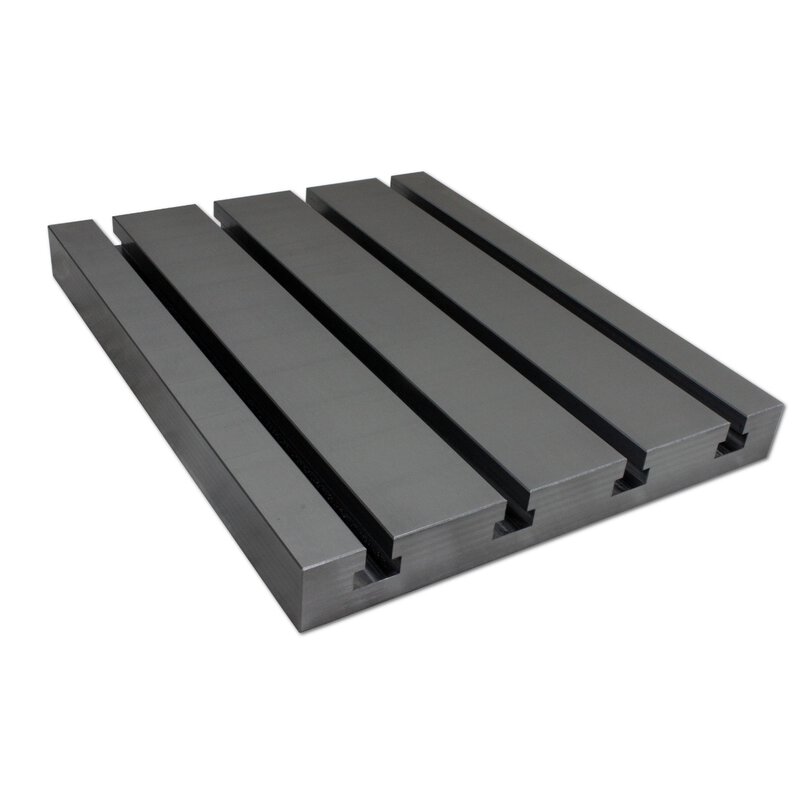

Stahl T-Nutenplatte 12020 "Big Block"
Stahl T-Nutenplatte 12020 "Big Block"

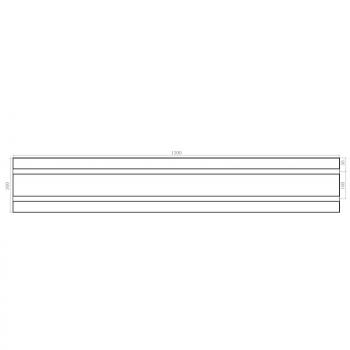

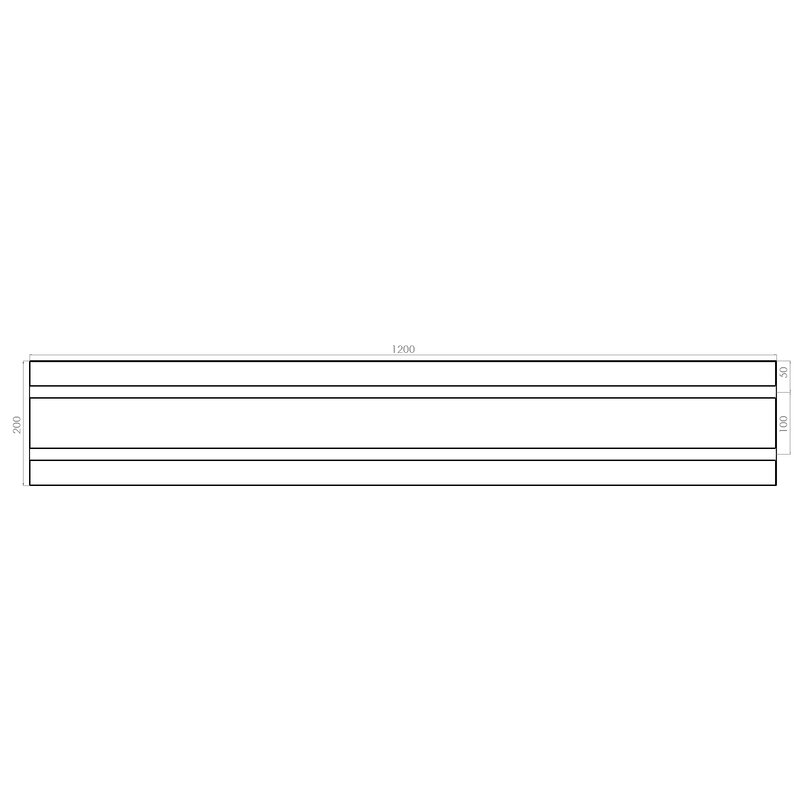

Außenmaße: 1200 x 200 mm
T-Nutenabstand: 100 mm
Geeignet für Steine nach DIN 508
Toleranz/Genauigkeit: +/- 0.01 mm /150 mm
Die T-Nutenplatte wird mit einer glatten, geschlossenen Unterseite geliefert; dadurch lässt sich die Platte auch auf einem Vakuumtisch ansaugen. Zum Befestigen auf einem Maschinentisch/ rahmen werden einfach an geeigneter Stelle Bohrungen angebracht. Dies können Sie ganz flexibel selbst machen, oder Sie nehmen unseren Service in Anspruch.
Technische Daten:
Außenmaße: 1200 x 200 mm
T-Nutenabstand: 100 mm
Geeignet für Steine nach DIN 508
Toleranz/Genauigkeit: +/- 0.01 mm /150 mm
Die T-Nutenplatte wird mit einer glatten, geschlossenen Unterseite geliefert; dadurch lässt sich die Platte auch auf einem Vakuumtisch ansaugen. Zum Befestigen auf einem Maschinentisch/ rahmen werden einfach an geeigneter Stelle Bohrungen angebracht. Dies können Sie ganz flexibel selbst machen, oder Sie nehmen unseren Service in Anspruch.
Technische Daten:
- Geeignet für Steine nach DIN 508
- Toleranz/Genauigkeit: +/- 0.01 mm /150 mm
- L= 1200 mm
- B= 200 mm
- H= 50 mm
- H1= 16 mm
- H2= 14 mm
- D= 100 mm
- A= 18 mm
- C= 32 mm
- E= 50 mm
ACHTUNG !
dieser Artikel wird per Spedition verschickt, bitte vor der Zahlung den Speditionspreis anfragen
