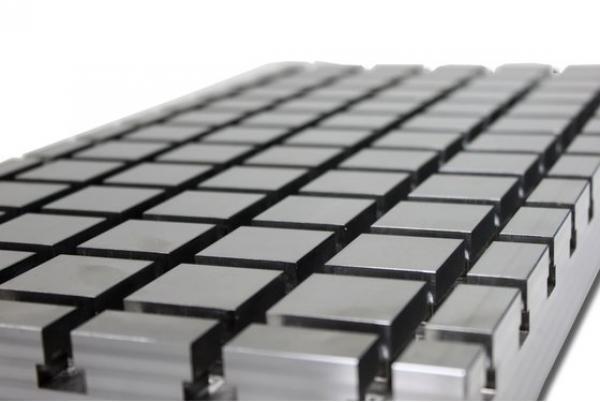

Stahl Kreuznutenplatte 8060 "X-Block"

ACHTUNG !

dieser Artikel wird per Spedition verschickt, bitte vor der Zahlung den Speditionspreis anfragen

Die T-Nutenplatte wird mit einer glatten, geschlossenen Unterseite geliefert; dadurch lässt sich die Platte auch auf einem Vakuumtisch ansaugen. Zum Befestigen auf einem Maschinentisch/ rahmen werden einfach an geeigneter Stelle Bohrungen angebracht.

Technische Daten:

• Geeignet für Steine nach DIN 508
• Toleranz/Genauigkeit: +/- 0.01 mm /150 mm

• L= 800 mm
• B= 600 mm
• H= 50 mm
• H1= 12 mm
• H2= 8 mm
• D= 50 mm
• A= 10 mm
• C= 16 mm
• E= 25 mm
