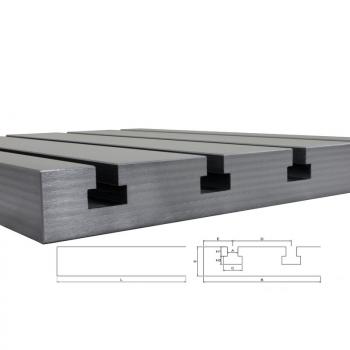

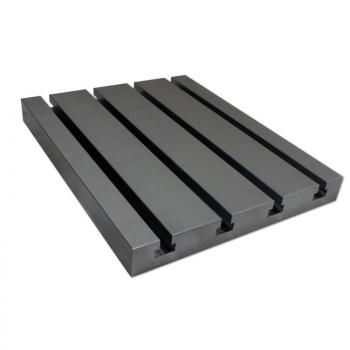

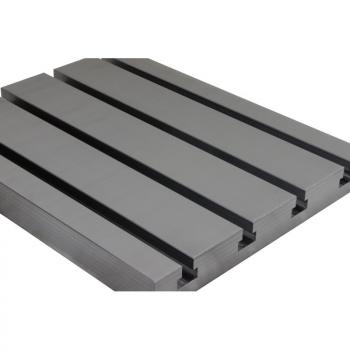

• Außenmaße: 1200 x 400 mm
• T-Nutenabstand: 100 mm
• Geeignet für Steine nach DIN 508
• Toleranz/Genauigkeit: +/- 0.01 mm /150 mm

Die T-Nutenplatte wird mit einer glatten, geschlossenen Unterseite geliefert; dadurch lässt sich die Platte auch auf einem Vakuumtisch ansaugen. Zum Befestigen auf einem Maschinentisch/ rahmen werden einfach an geeigneter Stelle Bohrungen angebracht. Dies können Sie ganz flexibel selbst machen, oder Sie nehmen unseren Service in Anspruch.

Technische Daten:

• Geeignet für Steine nach DIN 508
• Toleranz/Genauigkeit: +/- 0.01 mm /150 mm

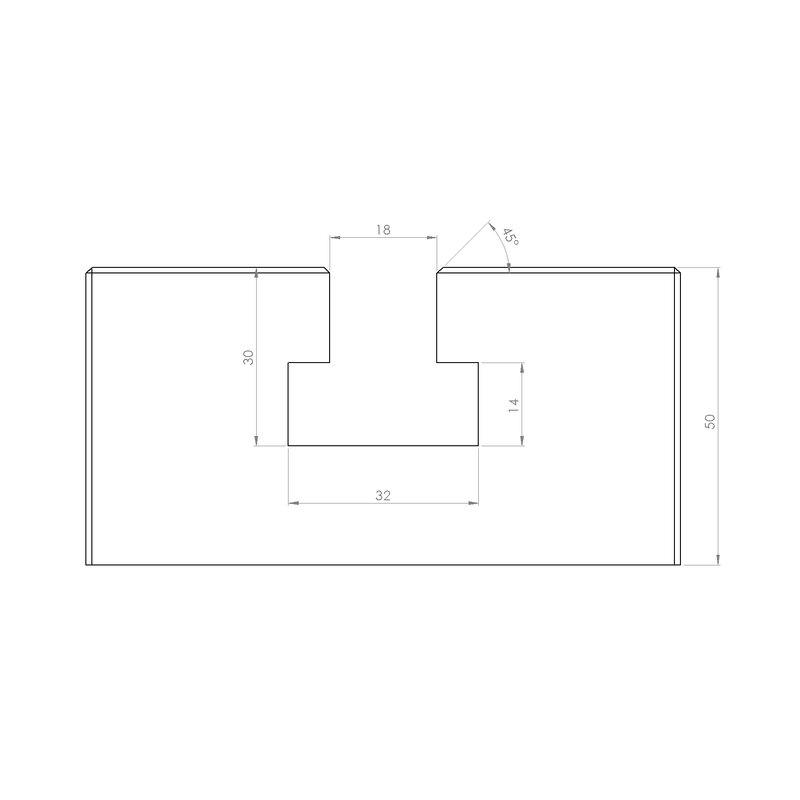

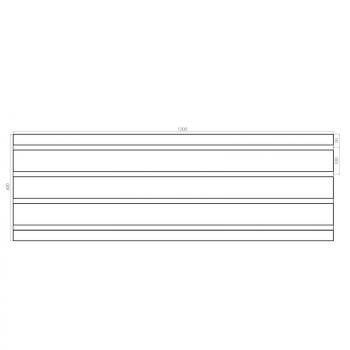

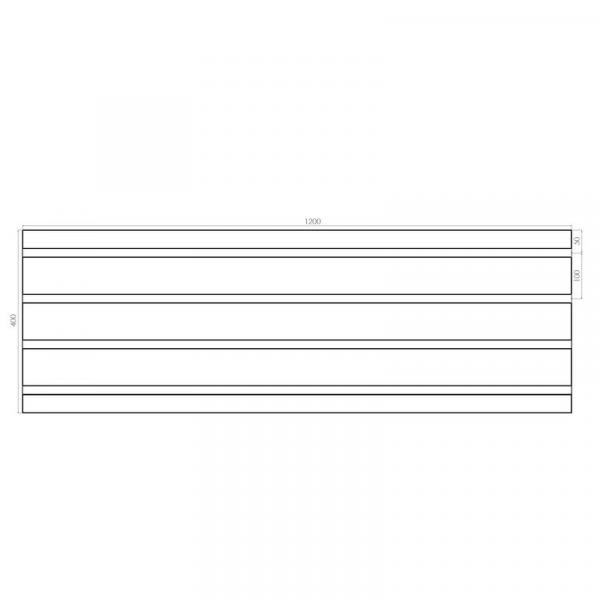

• L= 1200 mm
• B= 400 mm
• H= 50 mm
• H1= 16 mm
• H2= 14 mm
• D= 100 mm
• A= 18 mm
• C= 32 mm
• E= 50 mm

ACHTUNG !

dieser Artikel wird per Spedition verschickt, bitte vor der Zahlung den Speditionspreis anfragen
