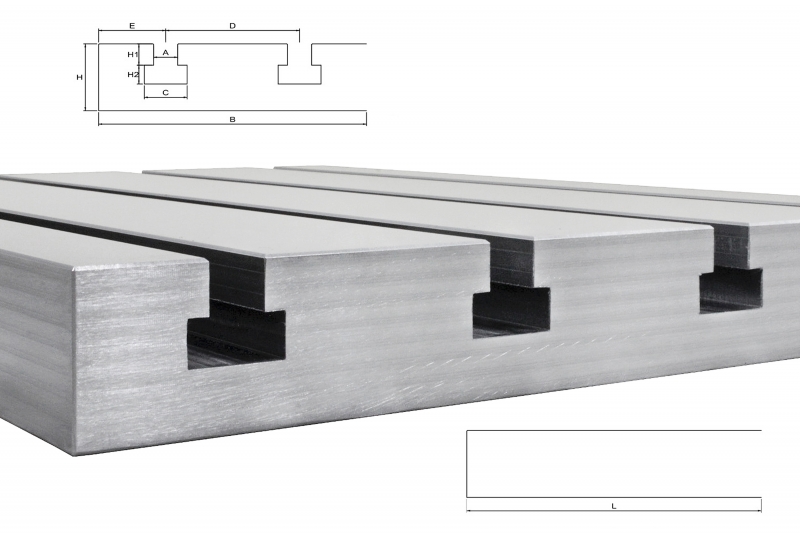

Stahl T-Nutenplatte 3030 "Big Block"

Stahl T-Nutenplatte 3030 "Big Block"

Die T-Nutenplatte wird mit einer glatten, geschlossenen Unterseite geliefert; dadurch lässt sich die Platte auch auf einem Vakuumtisch ansaugen. Zum Befestigen auf einem Maschinentisch/ -rahmen werden einfach an geeigneter Stelle Bohrungen angebracht.

Technische Daten:

• Geeignet für Steine nach DIN 508
• Toleranz/Genauigkeit: +/- 0.01 mm /150 mm
• T-Nutenabstand: 100 mm

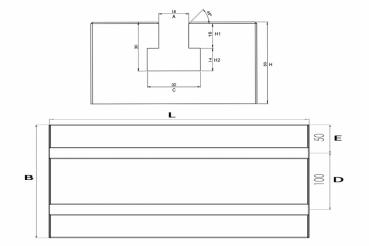

• L           300 mm
• B           300 mm
• H             50 mm
• H1           16 mm
• H2           14 mm
• D           100 mm
• A             18 mm
• C             32 mm
• E             50 mm

  ACHTUNG !

  dieser Artikel wird per Spedition verschickt, bitte vor der Zahlung den Speditionspreis anfragen
