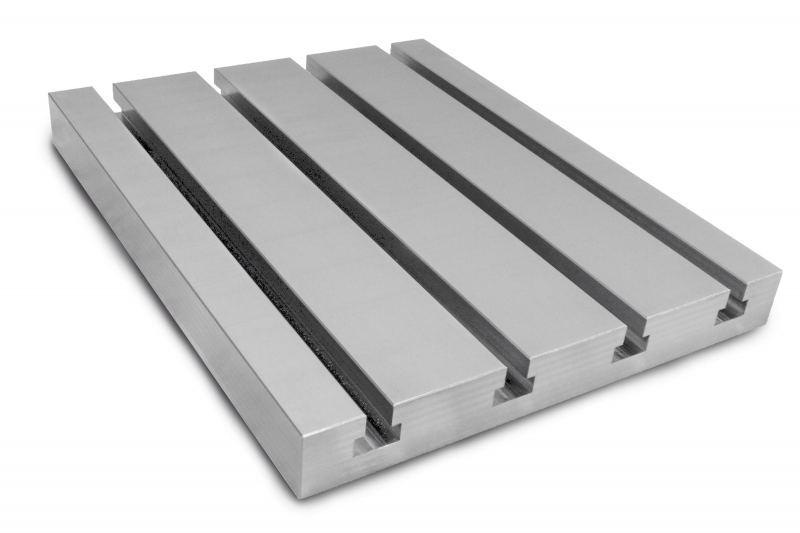

Stahl T-Nutenplatte 4040 "Big Block"

Stahl T-Nutenplatte 4040 "Big Block"

Die T-Nutenplatte wird mit einer glatten, geschlossenen Unterseite geliefert; dadurch lässt sich die Platte auch auf einem Vakuumtisch ansaugen. Zum Befestigen auf einem Maschinentisch/ -rahmen werden einfach an geeigneter Stelle Bohrungen angebracht.

Technische Daten:

• Geeignet für Steine nach DIN 508
• Toleranz/Genauigkeit: +/- 0.01 mm /150 mm
• T-Nutenabstand: 100 mm

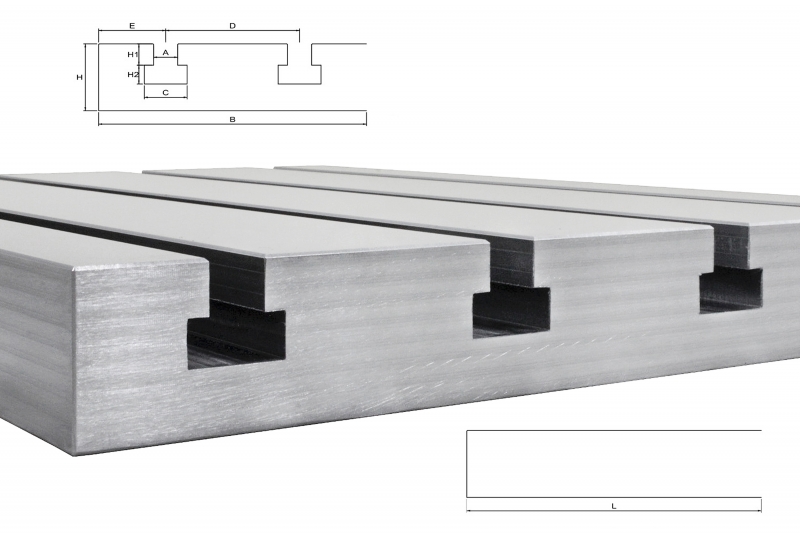

• L                  400 mm
• B                  400 mm
• H                    50 mm
• H1                  16 mm
• H2                  14 mm
• D                  100 mm
• A                    18 mm
• C                    32 mm
• E                    50 mm

  ACHTUNG !

  dieser Artikel wird per Spedition verschickt, bitte vor der Zahlung den Speditionspreis anfragen
