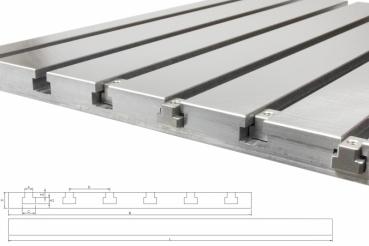

Stahl T-Nutenplatte 4040

Stahl T-Nutenplatte 4040

Die T-Nutenplatte wird mit einer glatten, geschlossenen Unterseite geliefert; dadurch lässt sich die Platte auch auf einem Vakuumtisch ansaugen. Zum Befestigen auf einem Maschinentisch/-rahmen werden einfach an geeigneter Stelle Bohrungen angebracht.

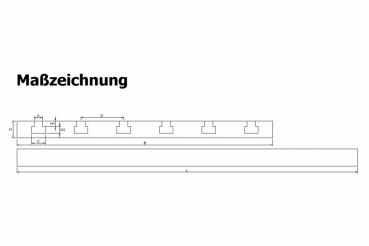

Technische Daten:

• Geeignet für T-Nutensteine nach DIN 508
• Toleranz/Genauigkeit: +/- 0.05 mm /200 mm

•   L      400 mm
•   B      400 mm
•   H        20 mm
•   H1     6.5 mm
•   H2        8 mm
•   D        50 mm
•   A        10 mm
•   C        16 mm

  ACHTUNG !

  dieser Artikel wird per Spedition verschickt, bitte vor der Zahlung den Speditionspreis anfragen
