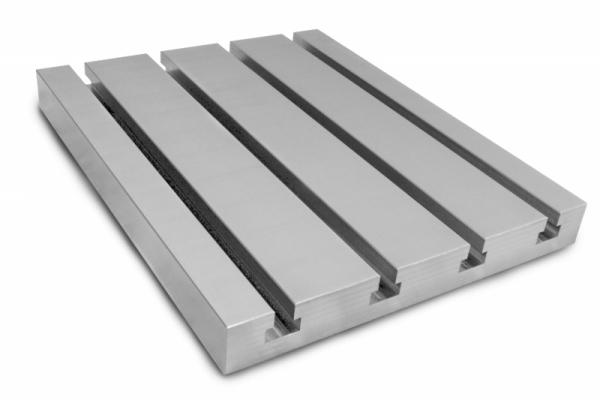

Stahl T-Nutenplatte 5020 "Big Block"

Stahl T-Nutenplatte 5020 "Big Block"

Die T-Nutenplatte wird mit einer glatten, geschlossenen Unterseite geliefert; dadurch lässt sich die Platte auch auf einem Vakuumtisch ansaugen. Zum Befestigen auf einem Maschinentisch/ -rahmen werden einfach an geeigneter Stelle Bohrungen angebracht.

Technische Daten:

• Geeignet für Steine nach DIN 508
• Toleranz/Genauigkeit: +/- 0.01 mm /150 mm
• T-Nutenabstand: 100 mm

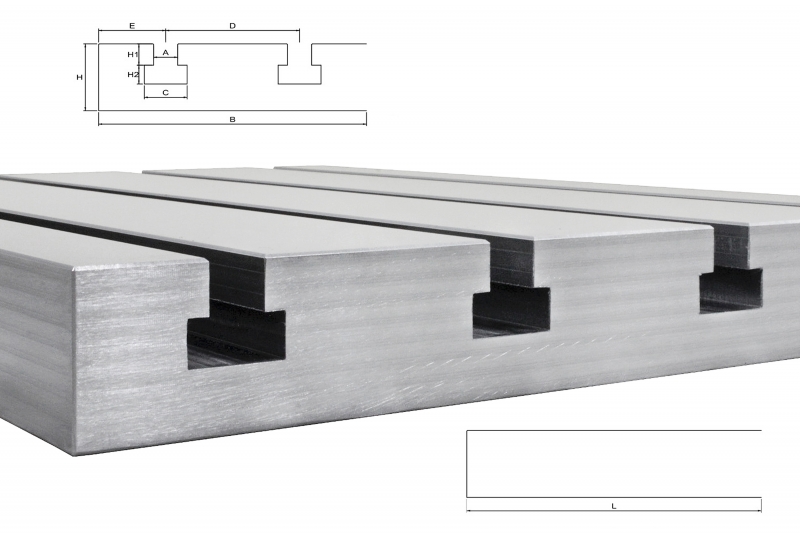

• L              500 mm
• B             200 mm
• H               50 mm
• H1             16 mm
• H2             14 mm
• D             100 mm
• A               18 mm
• C               32 mm
• E               50 mm

  ACHTUNG !

  dieser Artikel wird per Spedition verschickt, bitte vor der Zahlung den Speditionspreis anfragen
