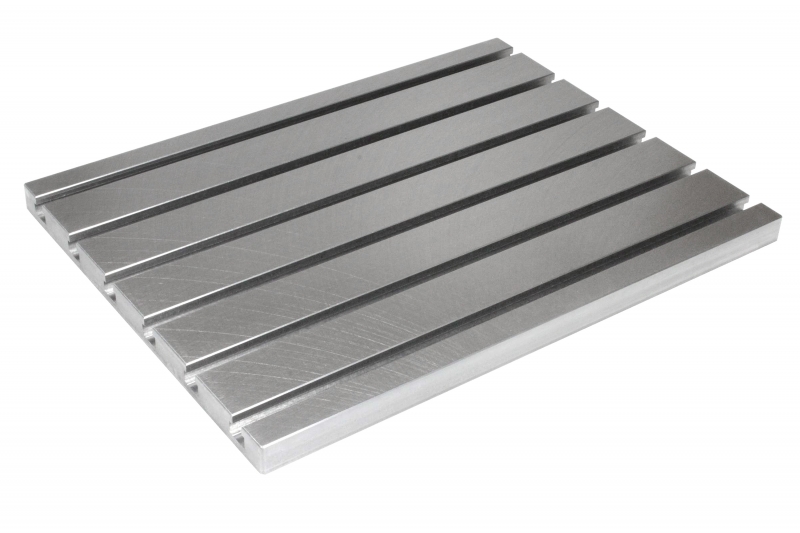

Stahl T-Nutenplatte 6050

Stahl T-Nutenplatte 6050

Die T-Nutenplatte wird mit einer glatten, geschlossenen Unterseite geliefert; dadurch lässt sich die Platte auch auf einem Vakuumtisch ansaugen. Zum Befestigen auf einem Maschinentisch/-rahmen werden einfach an geeigneter Stelle Bohrungen angebracht.

Technische Daten:

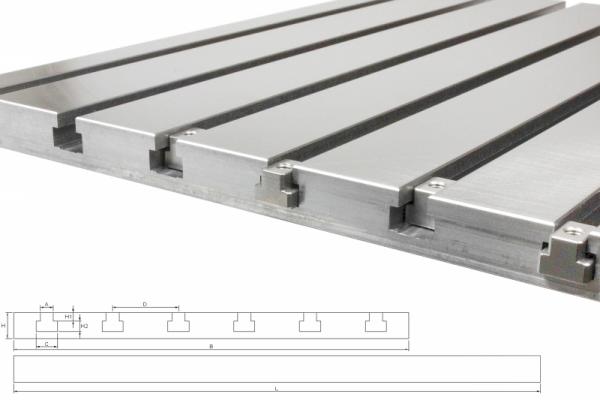

• Geeignet für T-Nutensteine nach DIN 508
• Toleranz/Genauigkeit: +/- 0.05 mm /200 mm

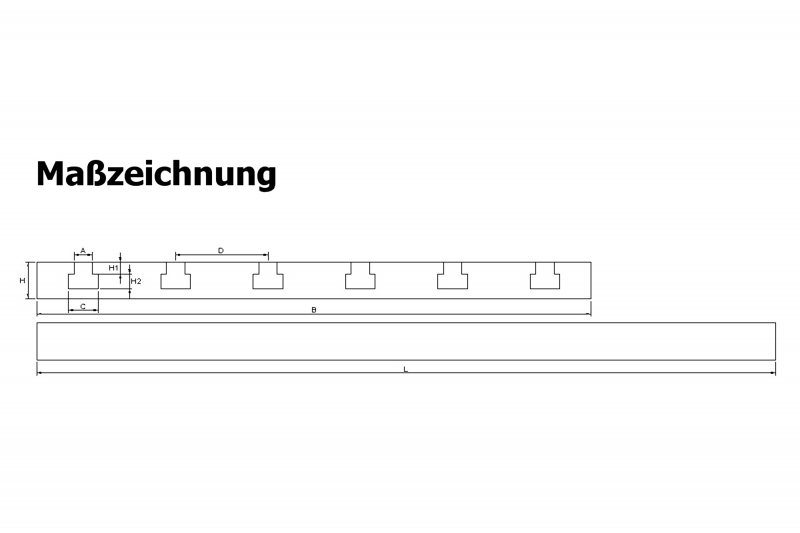

•   L         600 mm
•   B         500 mm
•   H           20 mm
•   H1        6.5 mm
•   H2           8 mm
•   D           50 mm
•   A           10 mm
•   C           16 mm

  ACHTUNG !

  dieser Artikel wird per Spedition verschickt, bitte vor der Zahlung den Speditionspreis anfragen
