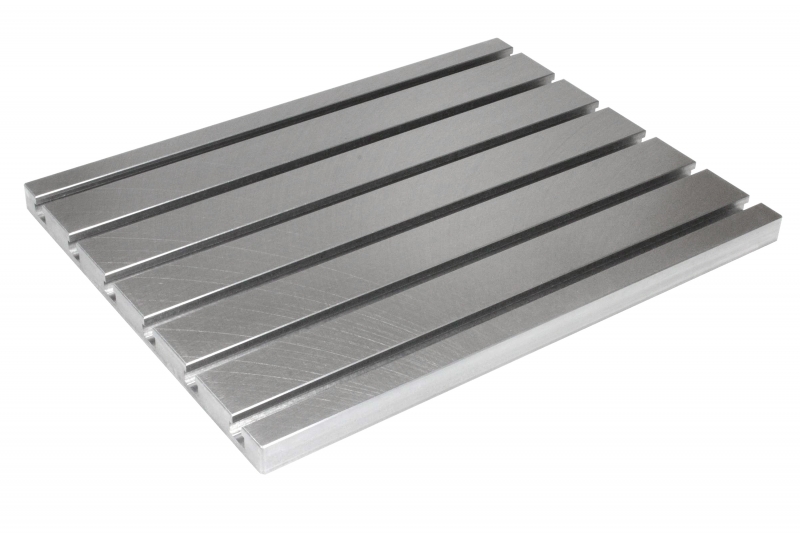

Stahl T-Nutenplatte 7040

Stahl T-Nutenplatte 7040

Die T-Nutenplatte wird mit einer glatten, geschlossenen Unterseite geliefert; dadurch lässt sich die Platte auch auf einem Vakuumtisch ansaugen. Zum Befestigen auf einem Maschinentisch/-rahmen werden einfach an geeigneter Stelle Bohrungen angebracht.

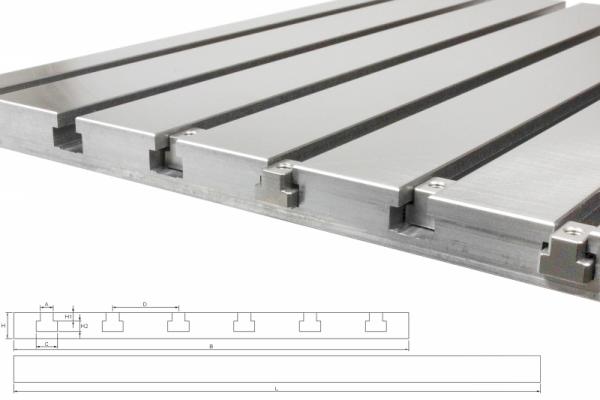

Technische Daten:

• Geeignet für T-Nutensteine nach DIN 508
• Toleranz/Genauigkeit: +/- 0.05 mm /200 mm

•    L      700 mm
•   B       400 mm
•   H         20 mm
•   H1      6.5 mm
•   H2         8 mm
•   D         50 mm
•   A         10 mm
•   C         16 mm

  ACHTUNG !

  dieser Artikel wird per Spedition verschickt, bitte vor der Zahlung den Speditionspreis anfragen
