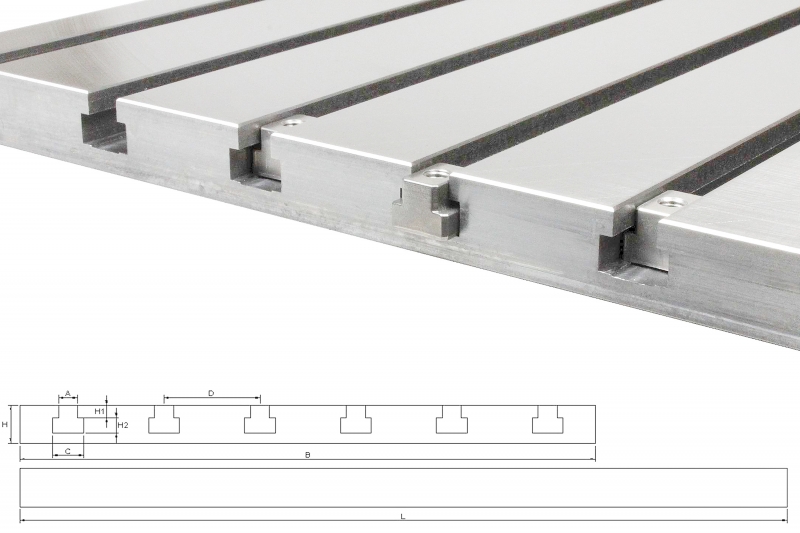

Stahl T-Nutenplatte 9020 (feingefräst)

Stahl T-Nutenplatte 9020

Die T-Nutenplatte wird mit einer glatten, geschlossenen Unterseite geliefert; dadurch lässt sich die Platte auch auf einem Vakuumtisch ansaugen. Zum Befestigen auf einem Maschinentisch/-rahmen werden einfach an geeigneter Stelle Bohrungen angebracht.

Technische Daten:

• Geeignet für T-Nutensteine nach DIN 508
• Toleranz/Genauigkeit: +/- 0.05 mm /200 mm
• Material: Stahl ST52

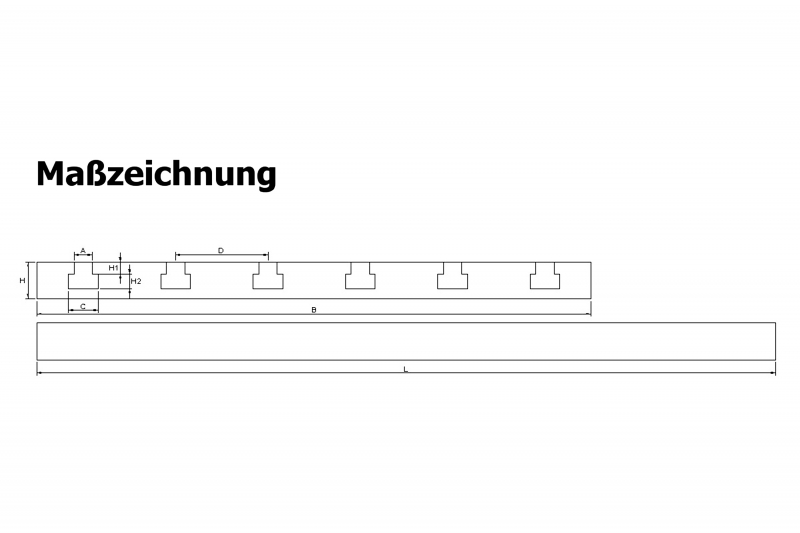

•   L             900 mm
•   B             200 mm
•   H              20 mm
•   H1           6.5 mm
•   H2              8 mm
•   D              50 mm
•   A              10 mm
•   C              16 mm

  ACHTUNG !

  dieser Artikel wird per Spedition verschickt, bitte vor der Zahlung den Speditionspreis anfragen
