Stahl T-Nutenplatte 9030

Stahl T-Nutenplatte 9030

Die T-Nutenplatte wird mit einer glatten, geschlossenen Unterseite geliefert; dadurch lässt sich die Platte auch auf einem Vakuumtisch ansaugen. Zum Befestigen auf einem Maschinentisch/ -rahmen werden einfach an geeigneter Stelle Bohrungen angebracht.

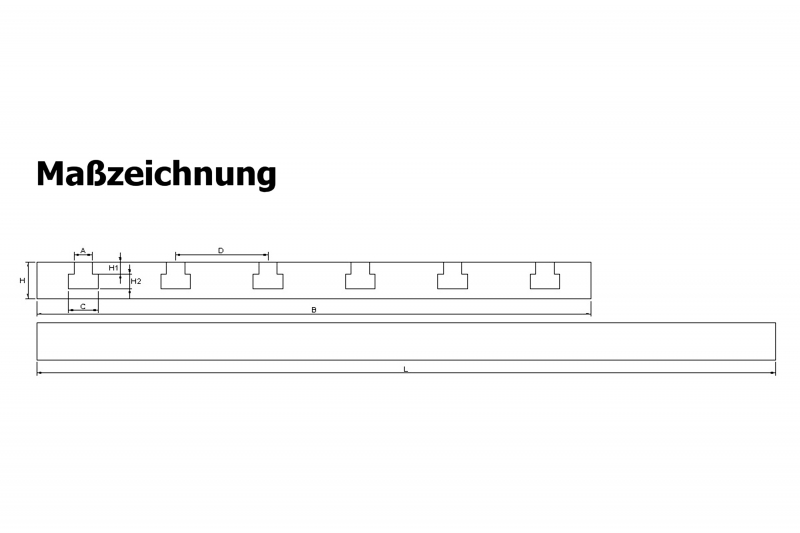

Technische Daten:

• Geeignet für T-Nutensteine nach DIN 508
• Toleranz/Genauigkeit: +/- 0.05 mm /200 mm

•   L        900 mm
•   B        300 mm
•   H          20 mm
•   H1       6.5 mm
•   H2          8 mm
•   D          50 mm
•   A          10 mm
•   C          16 mm

  ACHTUNG !

  dieser Artikel wird per Spedition verschickt, bitte vor der Zahlung den Speditionspreis anfragen
