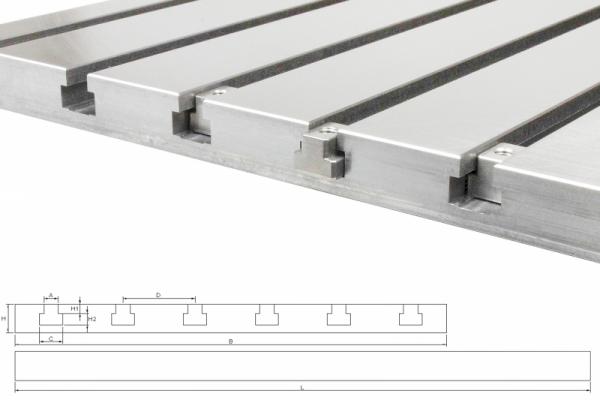

Stahl T-Nutenplatte 9040 (feingefräst)

Stahl T-Nutenplatte 9040

Die T-Nutenplatte wird mit einer glatten, geschlossenen Unterseite geliefert; dadurch lässt sich die Platte auch auf einem Vakuumtisch ansaugen. Zum Befestigen auf einem Maschinentisch/-rahmen werden einfach an geeigneter Stelle Bohrungen angebracht.

Technische Daten:

• Geeignet für T-Nutensteine nach DIN 508
• Toleranz/Genauigkeit: +/- 0.05 mm /200 mm
• Material: Stahl ST52

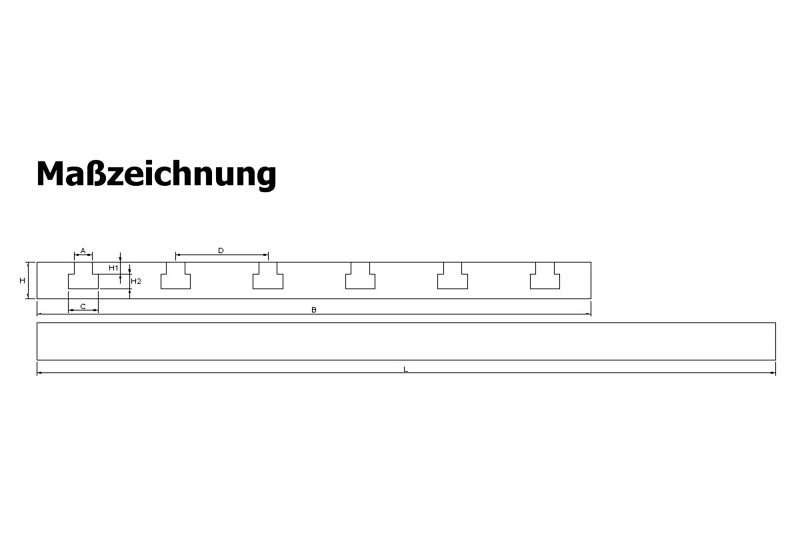

•   L             900 mm
•   B             400 mm
•   H               20 mm
•   H1            6.5 mm
•   H2               8 mm
•   D               50 mm
•   A               10 mm
•   C               16 mm

  ACHTUNG !

  dieser Artikel wird per Spedition verschickt, bitte vor der Zahlung den Speditionspreis anfragen
