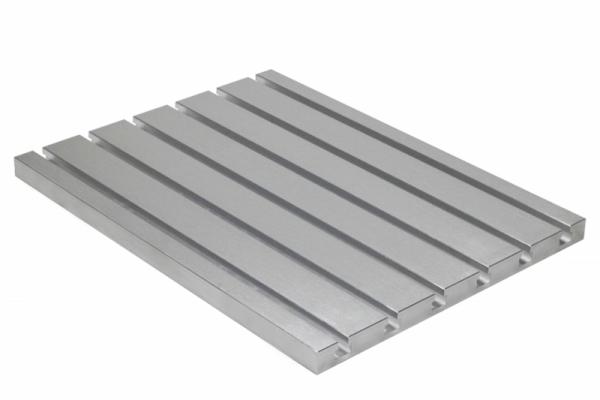

T-Nutenplatte 7040
Die T-Nutenplatte wird mit einer glatten, geschlossenen Unterseite geliefert; dadurch lässt sich die Platte auch auf einem Vakuumtisch ansaugen.
Zum Befestigen auf einem Maschinentisch/ rahmen werden einfach an geeigneter Stelle Bohrungen angebracht.
Technische Daten:
- Geeignet für T-Nutensteine nach DIN 508
- Toleranz/Genauigkeit: +/- 0.01 mm /200 mm
Material:
- Gussaluminium

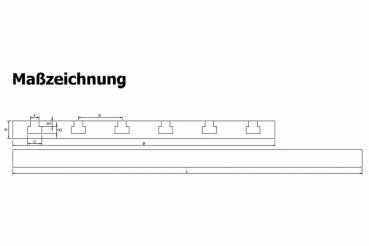

- L 700 mm
- B 400 mm
- H 20 mm
- H1 6.5 mm
- H2 8 mm
- D 50 mm
- A 10 mm
- C 16 mm
