Technische Daten:
-
- Baureihe: RG
- Lastklasse: Schwerlast
- Genauigkeitsklasse: hoch
- Ausführung: Flansch-Laufwagen
- Laufwagen-Befestigung: von oben und unten
Maße:
-
- Höhe: 24 mm
- Breite: 47 mm
- Länge inkl. Schmiernippel: 109,9 mm
- Länge ohne Schmiernippel: 97,9 mm
- Gewicht: 0,67 Kg

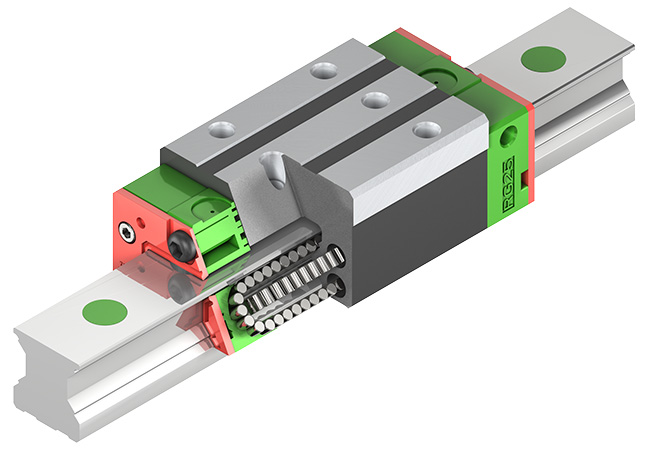

Die neuen Profilschienenführungen von Hiwin arbeiten mit Rollen statt Kugeln als Führungselemente. Durch die vergrößerten Kontaktflächen und die vollrollige Ausführung gewährleistet die RG-Serie hohe Steifigkeit und verbesserte Tragfähigkeit. Die Konturen von Schiene und Laufwagen wurden mit FEM an die auftretenden Belastungen angepasst.
