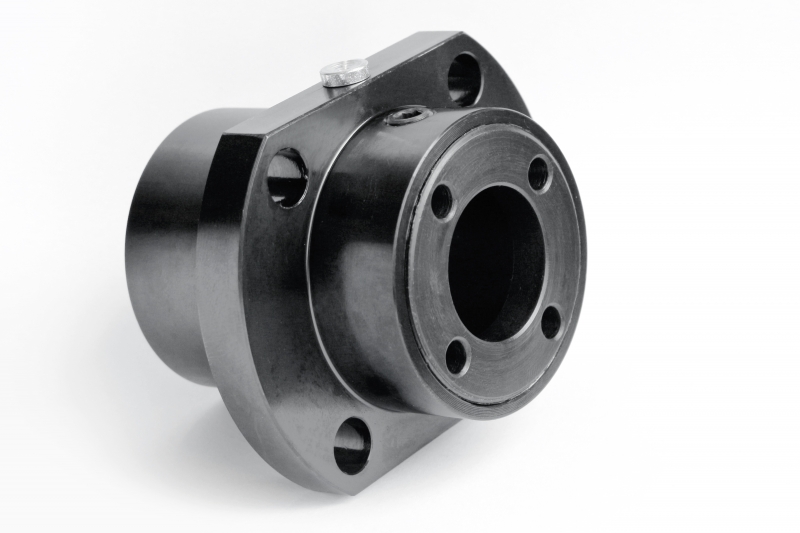

Spannblock als Flansch für 25er Spindel
Spannblock für runde Kugelumlaufmutter 25 mm
- Werkstoff Stahl, brüniert
- für Muttersteigungen 5 / 10 mm
- Kugelgewindemutter ist spielfrei einstellbar
- Flanschbefestigung
Maße
- Länge: 60 mm bei Steigung 5 / 10
- Flansch Ø: 80 mm
- Mutterpassung Ø: 38H7
- 4 Befestigungslöcher Ø: 9 mm
| Bezeichnung | M | L | B | H | d | T | D1 | D2 | D3 | L1 | L2 | Spannmutte |
| Ø 25 - Steigung 5/10 | 38 | 60 | 80 | 62 | 9 | 65 | 49 | 50fg | 50fg | 32,25 | 17,75 | x |
